微流控芯片中液体存储方法

本文提出的微流控芯片的液体存储方法,是通过将外部制备的密封液囊置于微流控芯片中的特定位置而实现的。

液囊材料可以是玻璃、聚碳酸酯、聚甲基丙烯酸甲酯(PMMA)、聚二甲基硅氧烷(PDMS)、聚四氟乙烯(PTFE)。

液囊可以是圆柱体型、球形或长方体型,内部存储溶液,外部为全封闭结构。

所述微流控芯片的使用原理为借助外力作用使液囊局部或大面积破损,从而将 内部存储的液体试剂释放至微流控芯片中的特定位置。

外力是指,外部施加于液囊的机械作用力,包括挤压、敲击、针刺、震动等。

图 1 微流控芯片中液体存储部分示意图

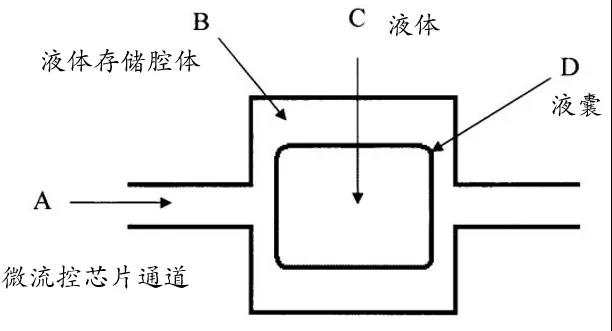

图 1 为一种微流控芯片液体存储部分的结构图,该芯片中的液囊 D 被密封于液体存储腔体 B 中,由于液囊尺寸大于微流控芯片的通道 A,因此保存时会被微通道限制于液体存储腔体中。
使用时,依靠外力,使液囊破损,从而存储于液囊内部的液体试剂 C 则被释放出来,进入微通道。

图 2 微流控液囊结构截面图

一种单液囊微流控液体存储芯片

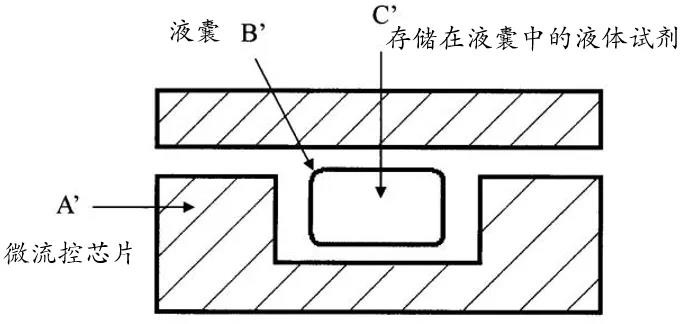

如图 2 所示,液体试剂 C’ 被存储并密封于玻璃液囊 B’内,而整个液囊则被限制于微流控芯片 A’内部。

使用时,采用敲击方式,可以使玻璃液囊发生破碎,从而使得液体试剂 C’释放到微流控芯片中。

图 3 微流控液囊结构截面图

一种内包型双液囊的微流控液体存储芯片

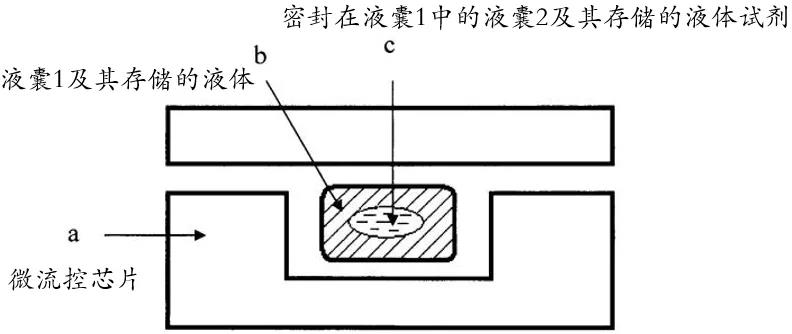

如图 3 所示,包含液体试剂 2 的液囊 c 被存储并密封于液囊 b 及试剂 1 内,而整个液囊 b 则被限制于微流控芯片 a 内部。

使用时,采用敲击方式,可以使液囊 b 和 c 发生破碎, 从而使得混合液体试剂释放到微流控芯片中。

图 4 微流控液囊结构截面图

一种并列型双液囊微流控液体存储芯片

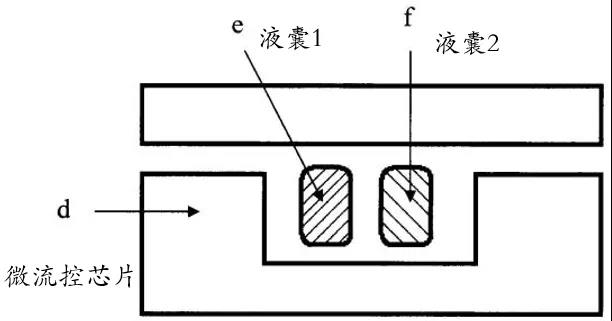

如图 4 所示,包含液体试剂 1 的液囊 e 和包含液体试剂 2 的液囊 f 同时被限制于微流控芯片 d 内部。

使用时,采用敲击方式,可以使液囊 b 和 c 依 次或同时发生破碎,从而使得液体试剂依次或同时释放到微流控芯片中
