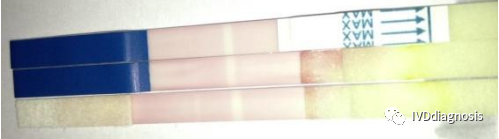

在日常的胶体金实验中，有些人可能会遇到一个问题，上样的时候，样本绕着T线或者C线走，因此样本爬行完了，NC膜就形成了一个T线或者C线看起来中空的现象，如下图：
为什么液体会绕着包被原料走呢？那肯定是液体流经这个地方的时候被堵住了。是什么原因导致的“堵”呢？我们来思考一个小常识：比如你吃饭的时候不小心把一个残渣落在了茶几上，几天没擦，干在上面了。你用湿抹布去擦，发现残渣硬邦邦的根本擦不掉，而且主要是，它不吸水！只有吸水了它才容易被擦掉，所以怎么让它快速吸水呢？假如你的食物残渣是含有蜂蜜或者是淀粉之类的，泡一会就相对容易擦掉；假如食物残渣是肉制品或者含油脂较多的，你还得往抹布上放点洗洁精。好了，我们再回来分析一下我们的试纸条中空问题。蛋白包被在NC膜上，如果它本身的吸湿性很差，那么血清自然会绕着它走。怎么能够让它吸湿性增强呢？可以考虑加糖！糖有很强的吸湿性，如果我们在包被缓冲液里加点糖，那蛋白吸水的能力会大大增强，与血清接触的时候不至于会绕着走，可以快速地渗透；还可以考虑加醇！醇的加入也可以部分提升蛋白的亲水性的，这是很多前辈给我们留下来的宝贵经验。那加洗洁精可以吗？可以加，但不是加在NC膜上，NC膜对于表面活性剂是十分敏感的，如果你感兴趣的话，往包被缓冲液里面加点吐温或者甘油试一下，可能线条宽度会让你怀疑人生。
我们可以将表活加在样品垫处理液，或者是样品稀释液，它们可以降低血清的表面张力，使其与蛋白的浸润性变强。但是表活的加入很多时候会引入假阳，而且这个假阳很有特色，就是中空一样的假阳，只有T线的上下边缘会出现红色印迹。这种情况我也不太好解释具体的原因，只是我了解的是，一般假阳都是基于静电吸附或者是疏水作用这种非共价键产生的，如果我们能加入某种成分改善抗体的带电情况或极性，这种情况应该就可以解决。比如加入微量的SDS或者酪蛋白，引入大量的负电荷；或者是加入BSA、OVA这种杂蛋白，起一个流动封闭的作用，可能假阳的情况会有所改善。还有一个因素，与包被抗体引入的疏水和假阳可能都有关系，那就是盐离子浓度，尤其是以氯化钠为代表的盐离子浓度。盐离子浓度过高，烘干的时候nc膜表面会形成结晶，也会导致其瞬时浸润性变差；而且貌似盐离子浓度高的话，表活的加入引发假阳的概率会更高，当然这不是绝对的，也有相反的时候。不太好解释原因，大家可以根据自己的经验来调试和观察。总而言之，改善中空的中心思想就是改善浸润性，中间若产生其他问题可以再逐一分析和解决，总会达到你的预期。来源：IVDdiagnosis
声明：本平台注明来源的稿件均为转载，仅用于分享，不代表平台立场，如涉及版权等问题，请尽快联系我们，我们第一时间更正，谢谢！
